激光焊字機怎么調光？激光焊字機就是用于精品字焊接的設備。激光焊字機適用于各種精品字、精工字、鏡面字、沙鋼字、鈦金字、鍍鋅板字、鋁型材立體字等的制作。高亮度、高方向性、高單色性和高相干性等都是激光焊字機的優勢。激光焊字機在標識制作公司中非常常見。好了，說了，很多了，我們該講講“激光焊字機怎么調光”了。

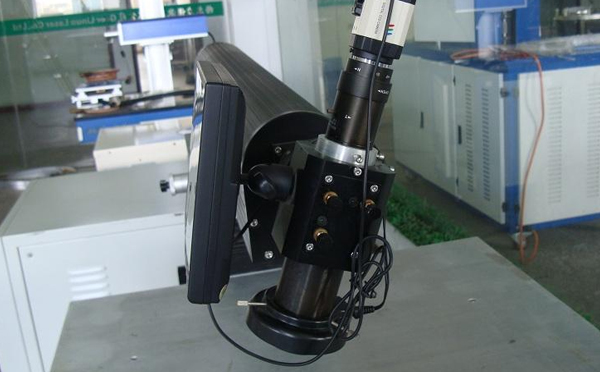

激光焊字機

　　說激光焊字機怎么調光之前，我們說下激光焊字機為什么要調光？

　　激光焊字機自身采用的是飛行式光路系統，在長期的工作時，光路會發生稍微的偏差，會對切割效果有很大的影響。所以，定時的檢查光路以及調整是非常必要的工作。

　　激光焊字機怎么調光？

　　首先確定焊字機機座激光鏡架，中心高是否一直,這個一般生產激光光機座廠家會直接配好中心高，什么是中心高：激光晶體，激光紅光鏡架，激光全反鏡架，激光半反鏡架，激光擴束鏡架孔中心點一定要平整一樣,不可以有1mm以上的差別。

　　第1步：安裝紅光鏡架，紅光指示打開，調為小點，從光機座前擋板面孔"中心"穿過,

　　第2步：安裝擴束鏡筒,擴束鏡筒紅光反射會有分散點,這里調擴束鏡架看紅光成為一個點,為中心點。

　　第3步：安裝激光腔體有人稱固體激光器，腔體一定要激光紅光指示定位燈是在腔體中的YAG激光晶體棒中心穿過，紅光反射是一個點為中心。如果紅光不是一個點證明晶體棒不在中心點方向，要調整體激光腔體為中心點。

　　第4步：把半反鏡架安裝上（包括激光半反鏡片）看紅光指示是否在鏡片的中心點穿過，如果是就可以鎖緊鏡架的螺絲，指示不在中心，請調螺絲把他調為中心點，看紅光鏡架是一個紅光點是最佳效果，

　　第5步：安裝全反鏡架（包括激光全反鏡片）看紅光點是否在中心，同半反鏡片一樣的操作

　　第6步：打開激光電源開機，點亮激光氙燈

　　第7步：調激光切割機模版上面的激光電流為：100到180之間，脈寬為：1.6到2.0之間都可以，頻率為：1.0，這里注意，我是按照調光相紙設置的調光參數，如果是調光片，倍頻片則是另外一種參數

　　第8步：把相紙放在激光半反鏡片的前面，擴束鏡筒后面的位子，按激光，連續出來的頻率是一秒一個光斑點。看相紙上面的光別的光斑點是否是最圓形的，是則為最佳切割效果，不是就調全反鏡架上面的螺絲，讓他成為最好圓形的效果。

　　激光焊字機怎么調光之注意事項？

　　1、第一道光的調整，用美紋紙貼在反射鏡A的調光靶孔上，手動點動出光(注此時功率不要用太大)，微調反射鏡A的底座及激光管支架，使光打在靶孔中心，注意光不能被擋。

　　2、第二道光的調整，將反射鏡B移至遠程，用張硬紙板由近至遠出光，把光導進十字光靶里，因為遠程光在靶里邊則近端一定在靶里邊，接著把近端和遠程光斑調為一致，即近端怎偏，遠程也跟著怎么偏，使十字架在近端和遠程光斑中都處在同一個位置即近是(遠是)說明光路與Y軸導軌平行。

　　3、第三道光的調整(注：十字架將光斑左右對分)，將反射鏡C移至遠程，把光導進光靶，在進端與遠程各打靶一次，對比十字架的位置調成跟近端光斑中十字架的位置一樣，這時表明光束與X軸平行。此時光路偏里或外，則需將鏡架B上的M1、M2、M3同松或緊，直至左右對分。

　　4、第四道光的調整,用一塊美紋紙粘在出光口上，使出光孔在膠紙上留下一個圓形痕跡，點動出光，取下膠紙觀察小孔位置，視情況調節鏡架C上的M1、M2、M3直至光斑圓且正為止。

　　激光焊字機怎么調光大家應該都會了吧？現在就動手操作下吧。
