數控廣告雕刻機在現代社會中的應用已經非常常見了，很多廣告字就是通過這種設備做出來的，在這里向大家介紹一下數控廣告雕刻機自動換刀裝置原理和方式。

　　廣告數控雕刻機自動換刀裝置原理和方式

　　雕刻機的換刀裝置有很多不同的分類，不同情況要有所區別。比如回轉刀架換刀根據不同加工對象，可以設計成四方刀架和六角刀架多種形式，回轉刀架上分別安裝多把,并按數控裝置的指令換刀?；剞D刀架在結構上必須具有良好的強度和剛性，以承受粗加工時的切削抗力。由于切削加工精度在很大程度上取決于刀尖裝置，于是對于數控雕刻機來說，加工過程中刀尖位置不進行人工調整，因此更有必要選擇可靠的定位方案和合理的定位結構，以保證回轉刀架在每次轉位之后，具有盡可能高的重復定位精度。

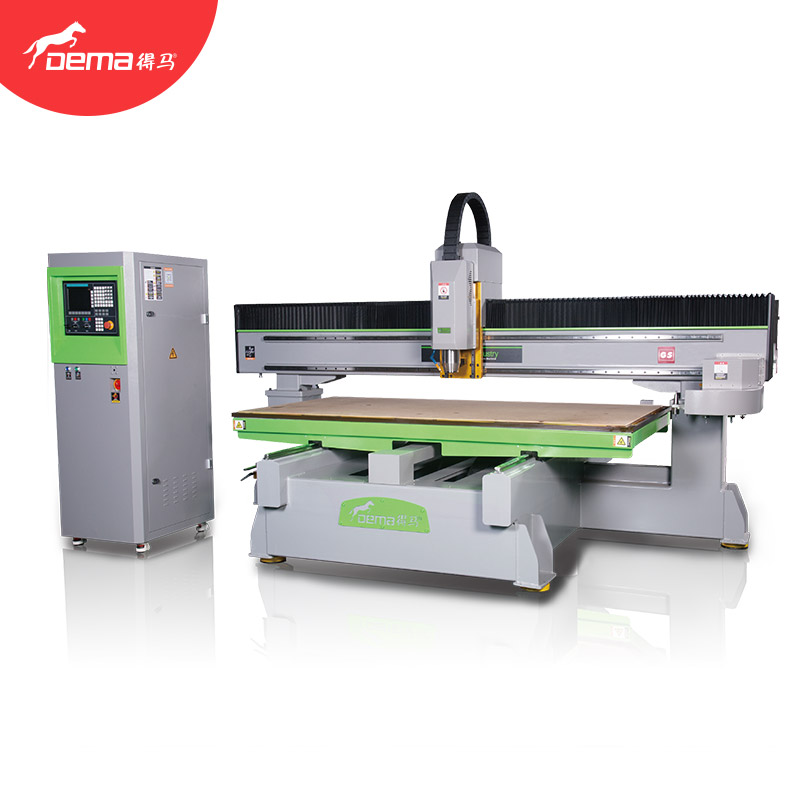

G5 迷你字加工中心

　　對旋轉的數控雕刻機而言，還有更換主軸頭換刀。主軸頭通常有臥式和立式兩種,而且常用轉達塔的轉位來更換主軸頭,以實現自動換刀。在轉塔的各個主軸頭上,先安裝有各工序所需要的旋轉,當發出換刀指令時,各主軸頭依次地轉到加工位置,并換通主運動,使相應的主軸帶動旋轉,而其它處于不加工位置上的主軸都與主運動脫開。

　　有些的雕刻機工作時會有很多道工序，這時就需要帶刀庫的自動換刀系統。它的換刀過程較為復雜,這種方式可以進行多種復雜的工序加工,特別是在數控鉆床,數控銑床和數控鏜床上應用最多。

　　自動換刀雕刻機的自動換刀裝置常見形式：

　　1、回轉刀架換刀

　　數控雕刻機上使用的回轉刀架是一種最簡單的自動換刀系統,根據不同加工對象,可以設計成四方刀架和六角刀架多種形式,回轉刀架上分別安裝多把,并按數控裝置的指令換刀。

　　回轉刀架在結構上必須具有良好的強度和剛性,以承受粗加工時的切削抗力。由于切削加工精度在很大程度上取決于刀尖裝置,于對于數控雕刻機來說,加工過程中刀尖位置不進行人工調整。

　　因此更有必要選擇可靠的定位方案和合理的定位結構,以保證回轉刀架在每次轉位之后,具有盡可能高的重復定位精度。

　　回轉刀架的全部動作由液壓系統通過電磁換向閥和順序閥進行控制,分為刀架抬起、刀架轉位、刀架壓緊和轉位油缸復位四個流程。

　　2、更換主軸頭換刀

　　在帶有旋轉的數控雕刻機中,更換主軸頭是一種比較簡單的換刀方式。主軸頭通常有臥式和立式兩種,而且常用轉達塔的轉位來更換主軸頭,以實現自動換刀。

　　在轉塔的各個主軸頭上,先安裝有各工序所需要的旋轉,當發出換刀指令時,各主軸頭依次地轉到加工位置,并換通主運動,使相應的主軸帶動旋轉,而其它處于不加工位置上的主軸都與主運動脫開。

　　3、帶刀庫的自動換刀系統

　　帶刀庫的自動換刀系統由刀庫和交換機構組成,目前它是多工序數控雕刻機上應用最廣泛的換刀方法,整個換刀過程較為復雜。

　　首先把加工過程中需要使用的全部分別安裝在標準的刀柄上,在機外進行尺寸調整后,按一定的方式放入刀庫,換刀時先在刀庫中進行選刀,并由裝置從刀庫和主軸上取出；

　　在進行交換后,將新裝入主軸,把舊放回刀庫。這種方式可以進行多種復雜的工序加工,特別是在數控鉆床,數控銑床和數控鏜床上應用最多。

　　以上即為數控廣告雕刻機自動換刀裝置原理和方式的全部內容，希望這篇文章對大家能夠有所幫助。
