ncstudio廣告雕刻機控制系統如何導入圖形？使用廣告雕刻機，必然涉及到控制系統?？刂葡到y(tǒng)是廣告雕刻機的靈魂，指揮者廣告雕刻機的運行?？刂葡到y(tǒng)是廣告雕刻機廠家在出廠的時候就配置好的。廣告雕刻機常見的控制系統有維宏控制系統，也就是ncstudio，此外還有新代、DSP手柄控制、NK系列的面板控制等。正規的廣告雕刻機廠家都是付費使用正版的控制系統，這樣設備運行才有保障。今天屹克聯合說下“ncstudio廣告雕刻機控制系統如何導入圖形”。

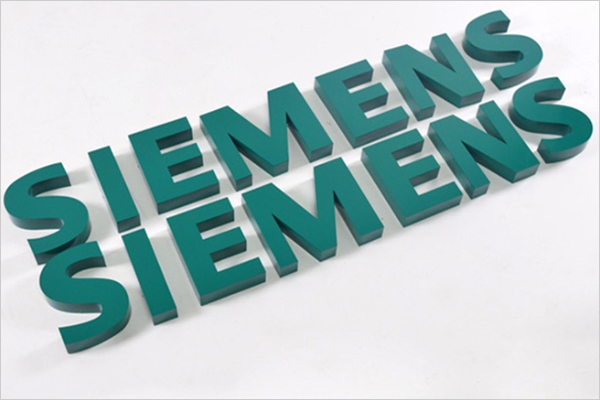

廣告雕刻機加工的金屬字

　　ncstudio廣告雕刻機控制系統如何導入圖形？

　　1、運行雕刻機精雕軟件(JDPaint)之前先運行NC路徑轉換a(NCserver)。

　　2、打開精雕軟件。

　　3、輸入圖片，點擊【文件】—【輸入】—【點陣圖像】一一一找到要刻的灰度圖(一般為bmp格式)一一打開。

　　4、調整圖片大小，選中圖片一一點擊【變換】-【放縮】——設置合適的尺寸——確定。

　　5、生成浮雕曲面，點擊【藝術曲面】—【圖像紋理】—【位圖轉成網格】一一點擊圖片一一設置合適的曲面高度。

　　6、Z向變換，將圖片拖至其他位置與網格分離一一選中網格一一點擊【虛擬雕塑工具】一一點擊【模型】一一Z向變換一一點擊將高點移至XOY平面。

　　7、做路徑，點擊【選擇工具】一一選中網格一一點擊【刀具路徑】—【路徑向?qū)А恳灰贿x擇曲面精雕刻一一下一步一一選擇合適的刀具(刀具庫中沒有的刀具可以雙擊其中一把刀具將其參數修改后確定)一一下一步(使用維宏控制系統的無需選材料)一一將雕刻機雕刻路徑參數中的路徑間距重新設置〔一般將重疊率調至20%一35%)一一一完成。

　　8、輸出路徑，拉框選中已經做好的路徑一一點擊【刀具路徑】一一輸出刀具路徑一一一找到要保存的位置并命名后點擊保存一一ENG文件格式選擇ENG4.x，輸出原點處點擊【特征點】選擇路徑左下角一一確定一一將NC路徑轉換器的文件頭尾設置全部清空一一點擊【生成】。

　　9、將做好的NC文件導入雕刻機控制系統(維宏控制)按照維宏控制操作說明進行操作即可完成雕刻。

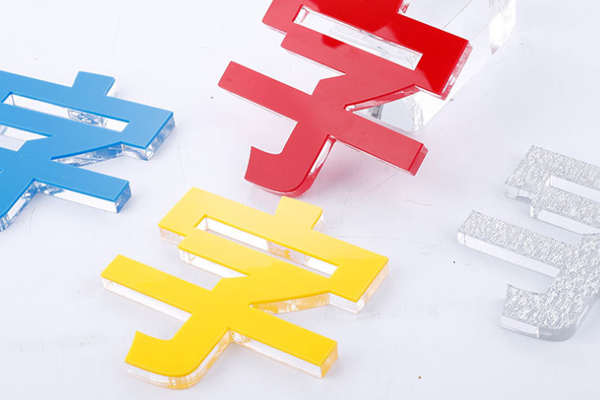

廣告雕刻機加工的水晶字

　　ncstudio廣告雕刻機控制系統如何導入圖形中的“圖形”是什么？

　　所謂的圖形其實就說我們所說的路徑。

　　ncstudio廣告雕刻機控制系統的圖形有什么要求？

　　1、路徑必須說閉合的；

　　2、每個回路不可以存在自相交；

　　3、圖形的任意兩個回路之間沒有交點。

　　ncstudio廣告雕刻機控制系統用什么軟件設計圖形？

　　常見的有文泰、ARTCAM、精雕、CorelDRAW、powermill、type3、Rhino、Zbrush、Geomagicstudio等。

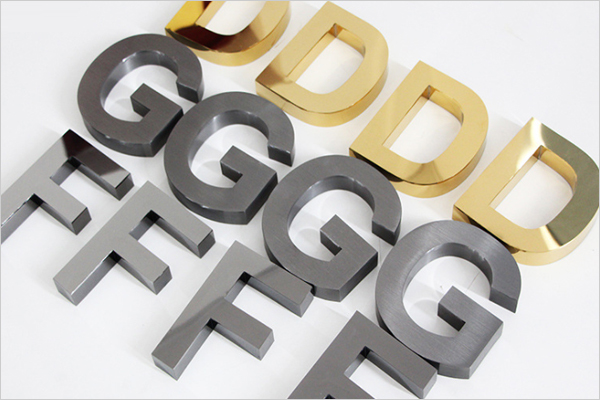

廣告雕刻機切割的廣告字

　　ncstudio廣告雕刻機控制系統用什么軟件設計圖形好？

　　1、文泰是大多數雕刻機廠家培訓的最愛，無論是操作還是講解它都是最簡單的，培訓周期短，用戶接受快等。它主要的是面向廣告行業，適合平面的二維雕刻，尤其是對文字，適合胸牌雕刻，廣告字切割，以及一些水晶字的三維雕刻，對圖形的編輯功能有限，簡單的圖形也能做，但是要做一個美觀的復雜的圖，需要圖形之間的復雜合并取交等還需配合對齊以及節點編輯等。如果您不是從事廣告和墓碑雕刻等跟文字打交道多的行業，那么你可以忽略這個軟件啦。

　　2、ARTCAM這個軟件在我看來是一個不倫不類的軟件，它的平面二維圖形編輯能力不像CAD類的軟件，一個用慣了CAD軟件的人，再用它你會感覺非常的別扭，三維浮雕功能又不如精雕那樣靈活，它同樣有很多的用戶，因?yàn)樗墓δ芤任奶?qiáng)大，至少它可以把二維的圖形轉成浮雕，也可以用灰度圖出路徑，一般的板式家具行業此軟件都能應付，因?yàn)榛ㄐ捅容^簡單，即使有浮雕也是簡單的浮雕，稍加編輯即可應用。

　　3、精雕的功能比較全面，最常用的就是平面部分和虛擬雕塑（浮雕）部分，當然它還有曲面造型部分，對于曲面立體，它的功能就不如國際知名的CAD軟件（PROE,solidworks等等）啦，但是浮雕在國內卻是首屈一指的，平面部分功能也很全面，對圖形的編輯也比較方便，尤其是樣條曲線，就像在屏幕上貼了一張圖，***描一樣，讓作圖變得更簡單靈活，此軟件是最適合家具行業的，但是很多廠家不會選擇培訓這個軟件，因?yàn)檐浖δ茉蕉?，工具越多，培?xùn)越復雜，周期越長，再加上部分廠家的技術根本自己就不熟悉，何以把客戶講明白了，這也是網上為何如此多的精雕培訓機構，卻沒有文泰跟ARTCAM的培訓機構的原因。

　　4、其他的雕刻軟件，在這里就簡單的提一下吧，因?yàn)橛玫娜瞬⒉欢唷?br />
　　CorelDRAW，這并不是一個雕刻軟件，只是因?yàn)槭噶烤庉嫻δ軓?qiáng)，素材多，才被采用。

　　powermill，這個常用來做多軸聯動的路徑，像四軸的立體雕刻機機多用它，只是出路徑并不能作圖。

　　type3，法國軟件，吹得牛逼，浮雕功能并不如精雕那樣適合國人的習慣。

　　Rhino（中文名叫犀牛軟件），建模的軟件，雕刻機有用的不過市場占有量屈指可數。

　　Zbrush,建模軟件，有豐富的筆刷素材，可配雕刻筆，掃描修圖。

　　Geomagic studio ，是一個主要用來修掃描完的三維圖的。

　　圍繞“ncstudio廣告雕刻機控制系統如何導入圖形”的內容，我們介紹清楚了。廣告雕刻機控制系統不難操作的，多操作幾遍就會了。
