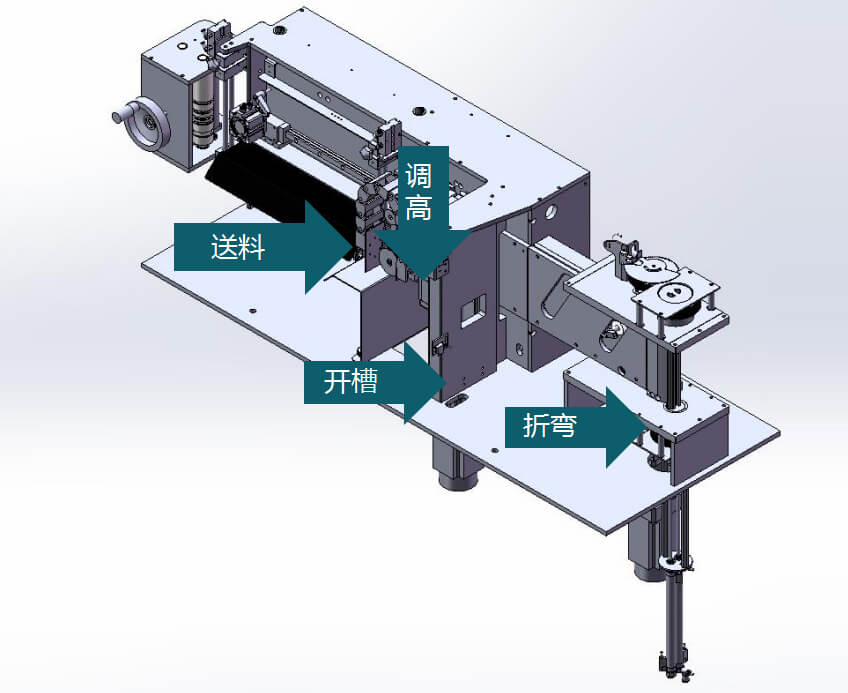

彎字機結構：彎字機是一個四軸的加工平臺
| 開槽方式 | 合金刨刀 | 伺服控制 | 2軸伺服控制 |
| 折彎方式 | 雙刀交替折彎 | 最小折彎角 | R4 |
| 規格尺寸 | 1450*750*1500 | 文件格式 | .dxf .plt |
| 適用材料 | 不銹鋼、鍍鋅板、鋁平板 | 電源 | AC220V 50Hz 3.0Kw |
| 材料寬度 | 15~130mm | 整機重量 | 400Kg |
| 材料厚度 | 0.4~1.0mm |
1、折彎：

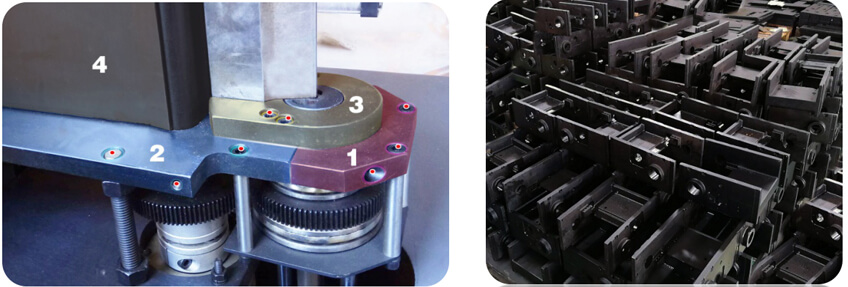

（1）折彎結構關鍵部件——采用鑄造件
它的優勢：
A、材料采用球墨鑄鐵，吸收震動性好、結構強度高。
B、鑄造件減少了零部件拼接數量，提高定位精度以及折彎的穩定性。
C、大批量定制，一體構造，確保了每臺機器的一致性。
（2）折彎機構關鍵部件二——機構加長設計，可以避免影響成型角，保證折彎的成型度。

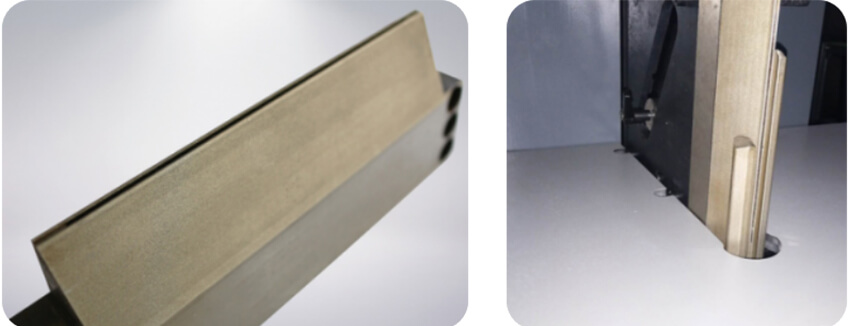

（3）折彎結構關鍵部件三——折彎刀和折彎刀口：采用小角度折彎刀口，最小折彎角可達到R4mm圓弧半徑。刀口表面進行耐磨處理，高強度合金材料，高溫淬火工藝，硬度達到HRC60以上。

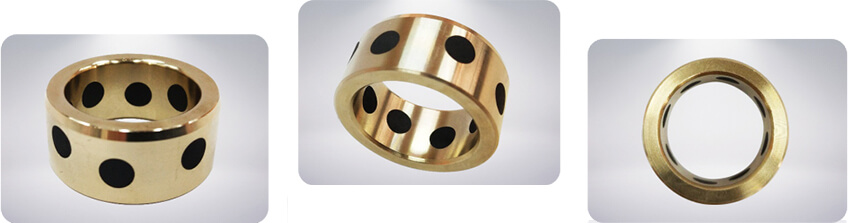

（4）折彎結構關鍵件四——銅套：相比于普通滾動軸承精度高，重載負荷及沖擊使用環境下的壽命遠大于普通滾動軸承?？赏瑫r承受徑向、軸向作用力，銅套內含自潤滑石墨片，可在無油潤滑條件下正常使用，可靠性高。

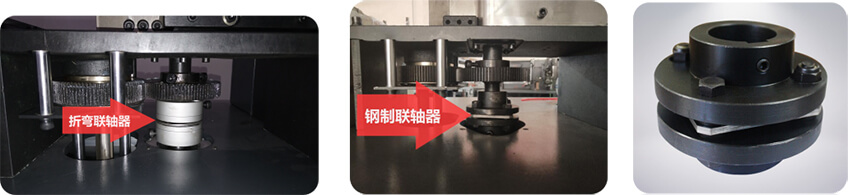

（5）折彎結構關鍵部件五——折彎聯軸器：鋼質聯軸器，耐沖擊，連接不打滑。比鋁質聯軸器壽命更長，不易損壞。
2、開槽：

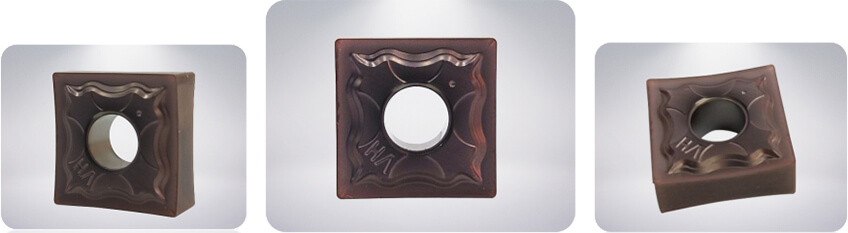

（1）合金刀粒：采用標準硬質合金刀粒，具有高耐磨性、熱硬性。每個刀粒具有8個刃角，無需磨刀只需轉角。具有使用壽命長，用戶更換更方便的設計理念。

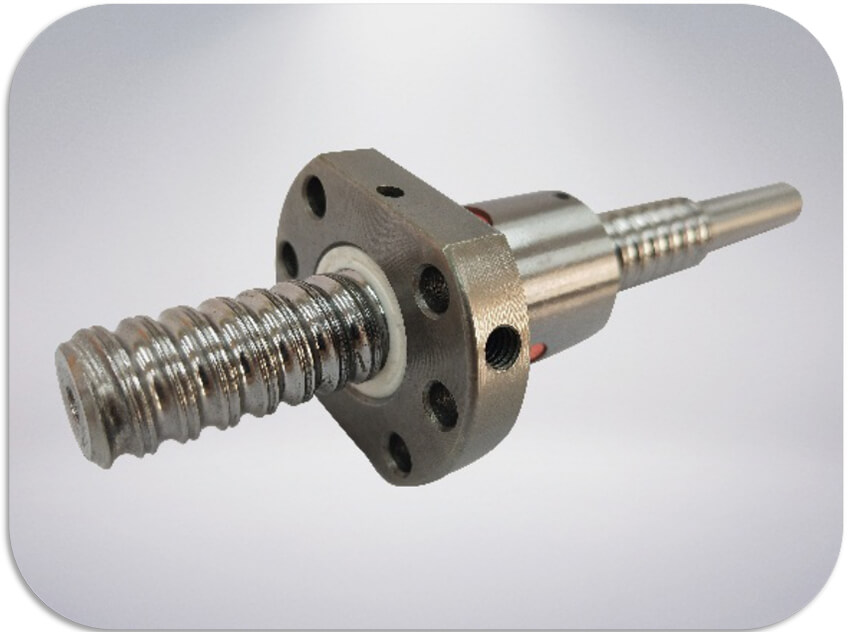

（2）20X20滾珠絲杠:提高了傳動效率，能保證實現精確的微給進。

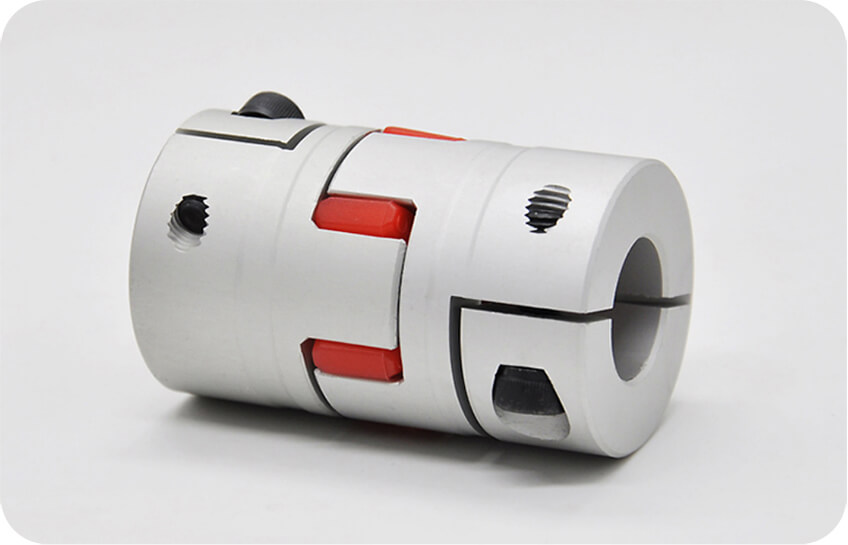

（3）梅花聯軸器:具有重量輕、轉動慣量小、傳遞扭矩高等特點。
3、送料：

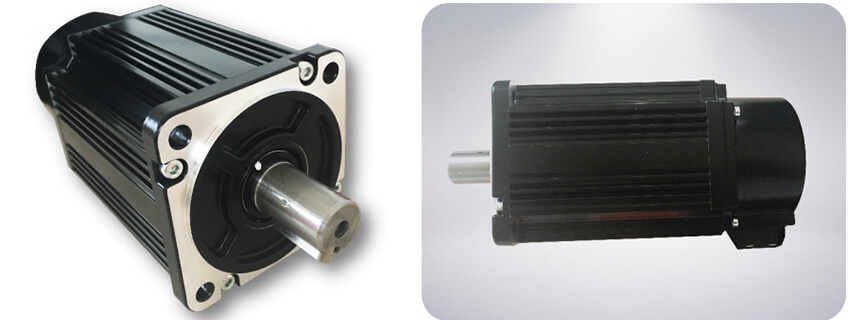

（1）伺服電機:采用750W大功率伺服電機，實現了位置、速度和力矩的閉環控制，克服了步進電機丟步的問題。同時還具有快速響應、運轉平穩、抗過載能力強等優勢

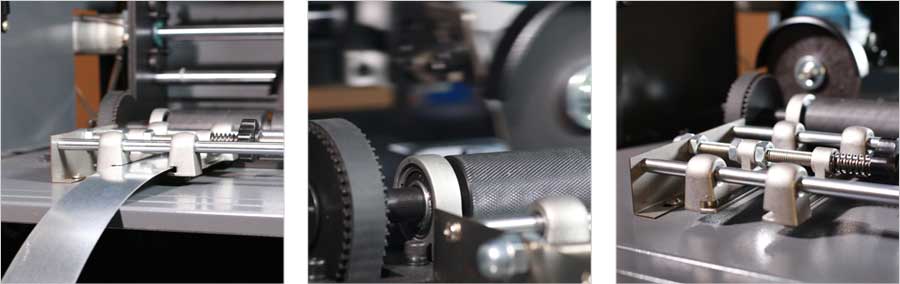

（2）機械手式送料：機械手式的送料設計，由兩組夾具夾持材料循環送料，杜絕送料打滑現象，同時提高送料精準度。

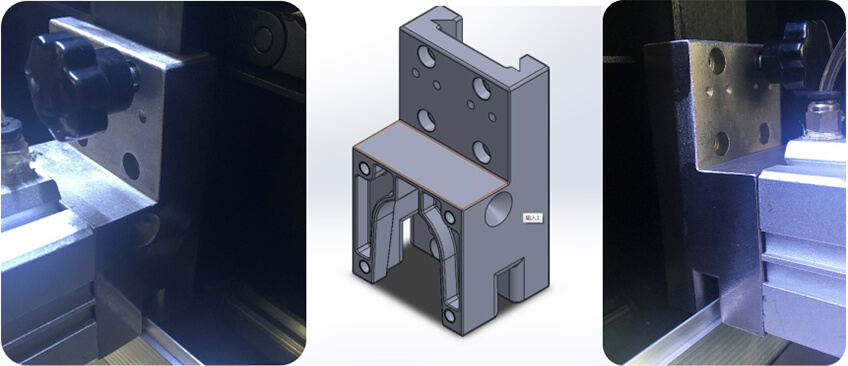

（3）機械手鑄件：機械手采用304不銹鋼精密鑄件結構，相比于普通碳鋼及尼龍送料架，大大提高了耐磨性、送料的穩定性，以及加工的一致性。

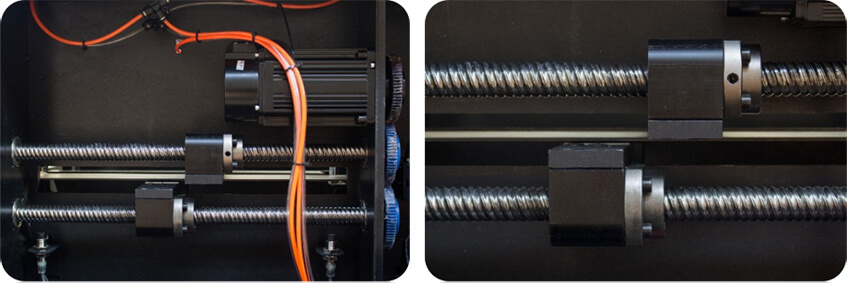

（4）雙滾珠絲杠：雙滾珠絲杠配合尼龍齒輪傳動，定位精準，承載負荷大，使用壽命長，噪音低，耐磨性強。

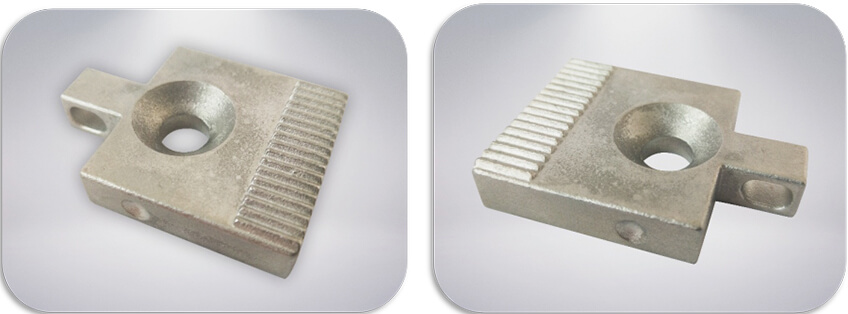

（5）料夾鑄件：采用304不銹鋼精密鑄造工藝，無尖角毛刺，有效避免送料過程中對材料劃傷現象，杜絕打滑情況的發生。同時表面耐磨性高，使用壽命更長，具有較強的穩定性。

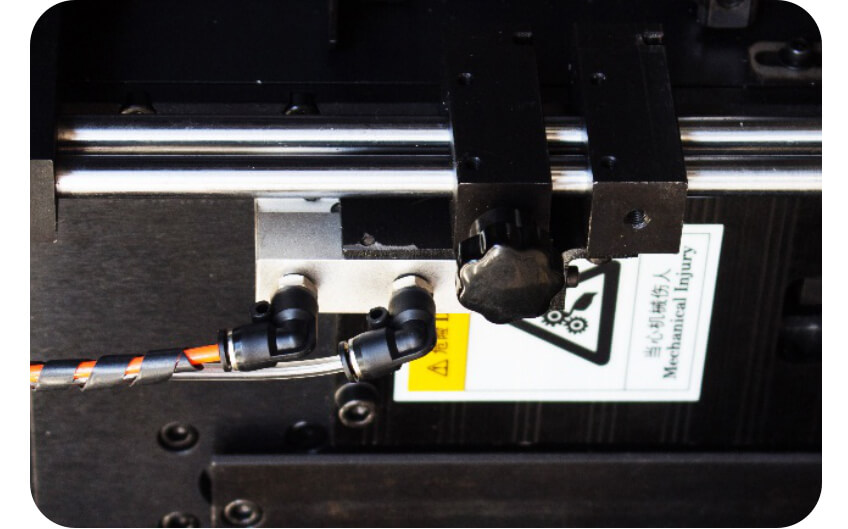

（6）送料支架：通過使用氣缸對送料支架進行控制，有效消除在送料過程中出現翹料的現象，保證料線水平，提高送料的精確性和穩定性。

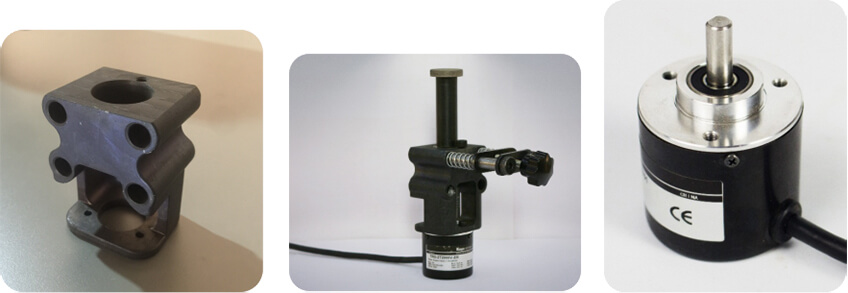

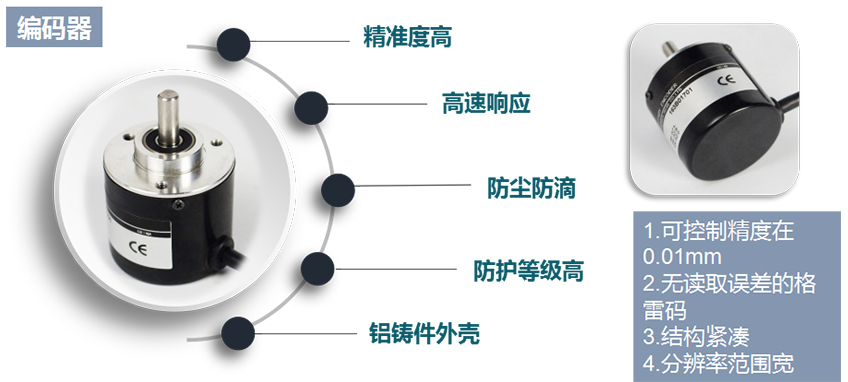

（7）編碼器：
A、編碼器組件是運動設備精度的關鍵零部件，通過采用精密鑄件可以降低零件數量、降低配合次數、提高可靠性。編碼器測量軸表面采用陶瓷噴涂，耐磨性好，不傷材料
B、由單個鑄件替換掉多個零部件的拼接，排除掉機加工、裝配等工序帶來的誤差，保障高精度的編碼器性能充分發揮。

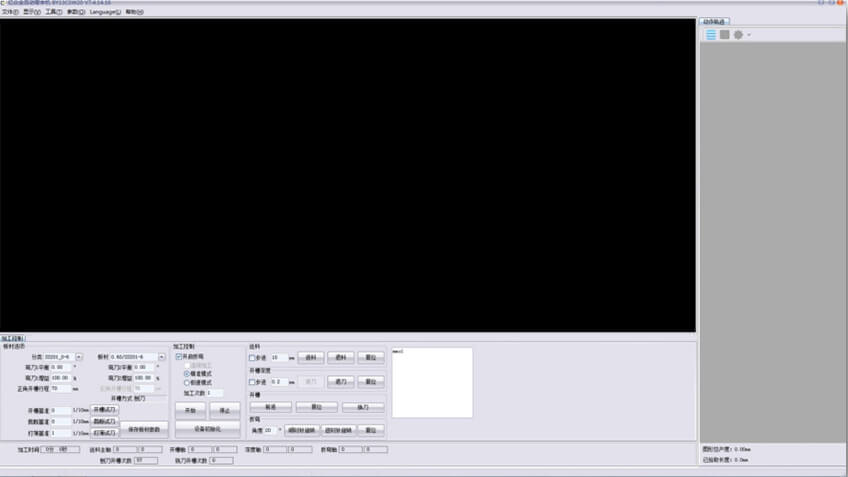

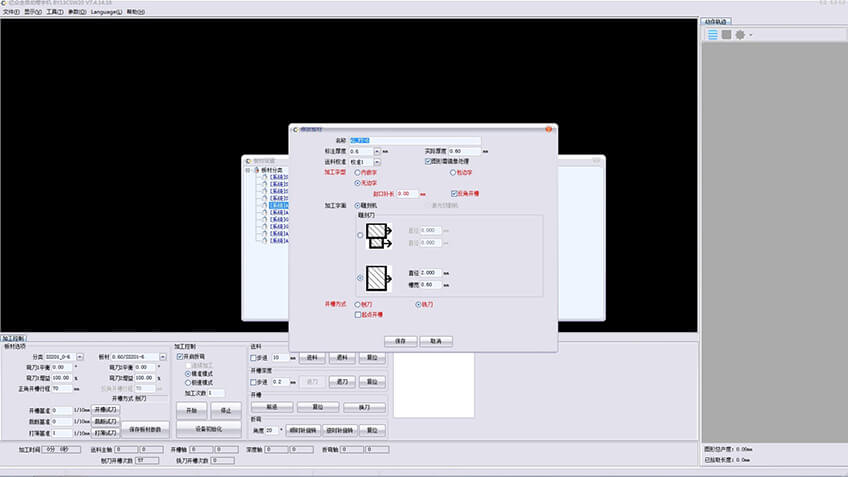

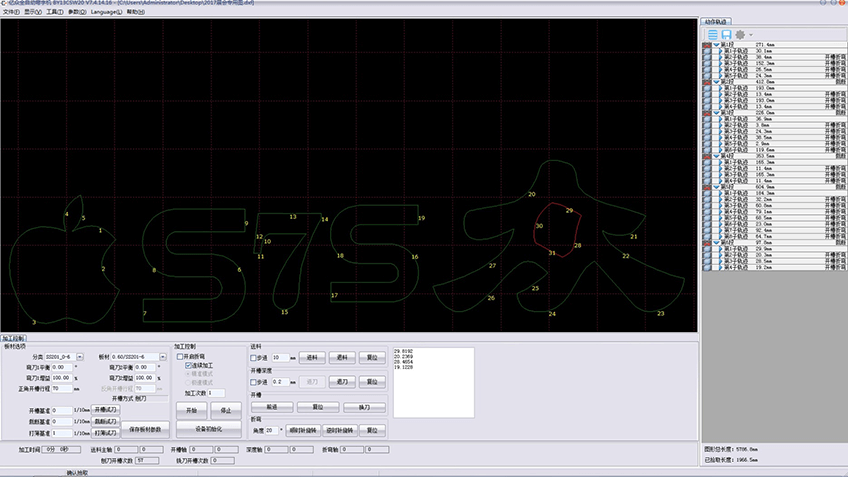

4、軟件：
（1）簡單易學：軟件界面設計上簡單直觀，對界面上的功能一目了然，不需要太多培訓就可以了解本應用系統的各項功能分布。安裝方便，操作簡單，有效的降低用戶的學習成本。

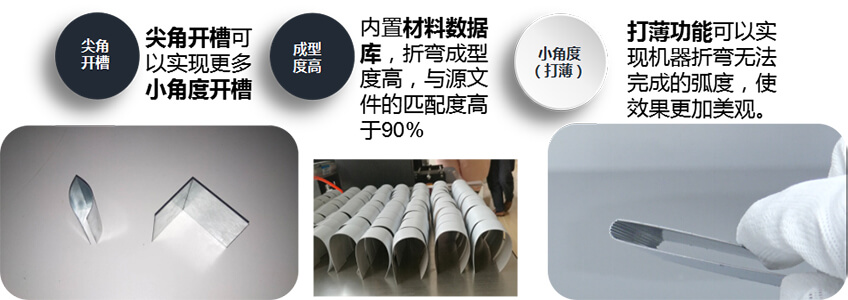

（2）成型度高，小角度打薄，尖角開槽。

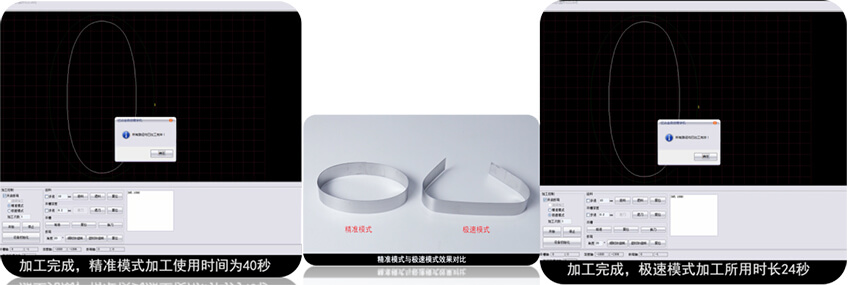

（3）精準模式與急速模式
（4）圖形自動優化節點：自動優化多余的節點，確保折彎效果更加精準。
（5）可計算邊帶使用長度：可精準計算邊帶的使用長度，可以根據計算，為對客戶報價提供依據。
（6）無邊字根據雕刻刀直徑，自動補償加工尺寸，帶封口補償功能：制作無邊字自帶封口補償功能，可以根據雕刻刀直徑，自動補償加工尺寸。
5、配件：

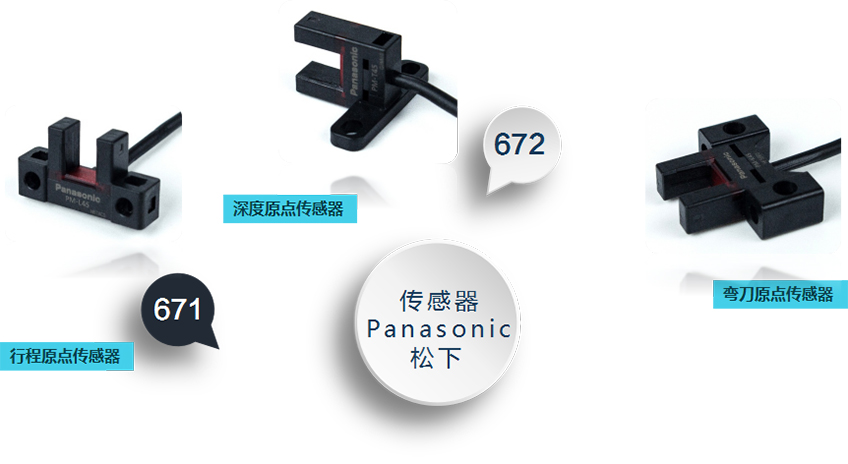

（1）多軸運動的關鍵配件傳感器：
（2）是長度也就是精度控制的關鍵配件

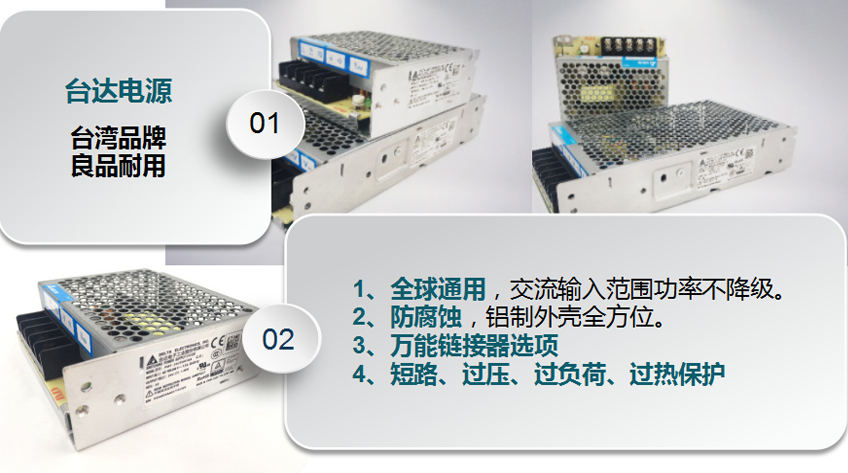

（3）相當于人體的心臟,更為重要的配件

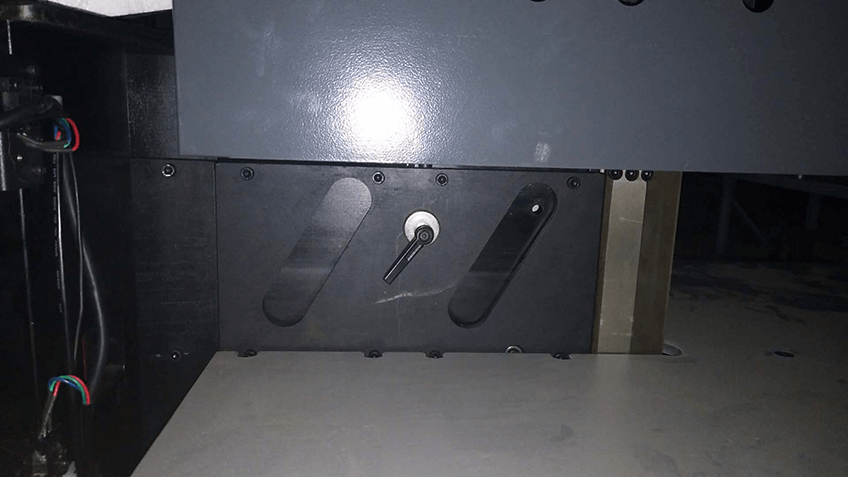

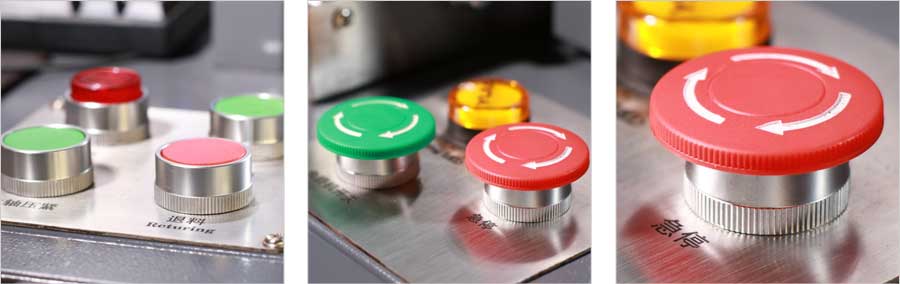

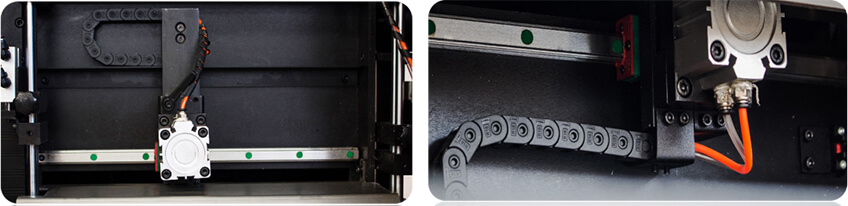

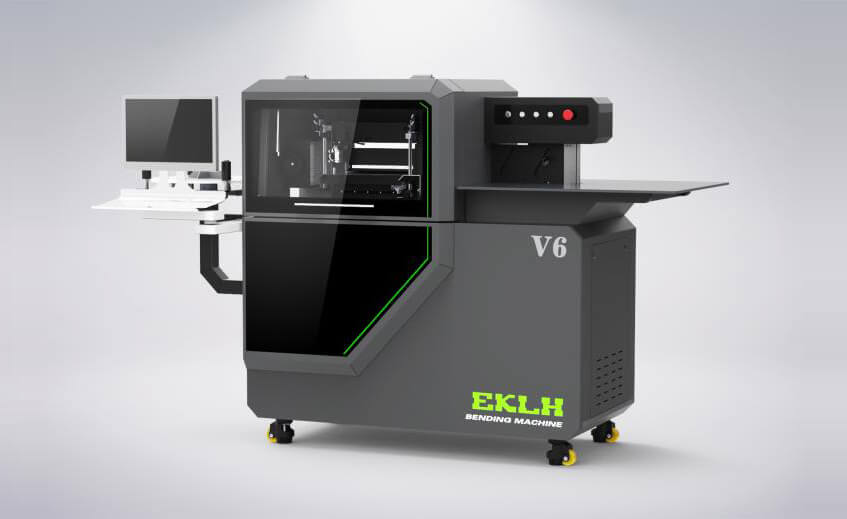

6、V6全自動彎字機細節：

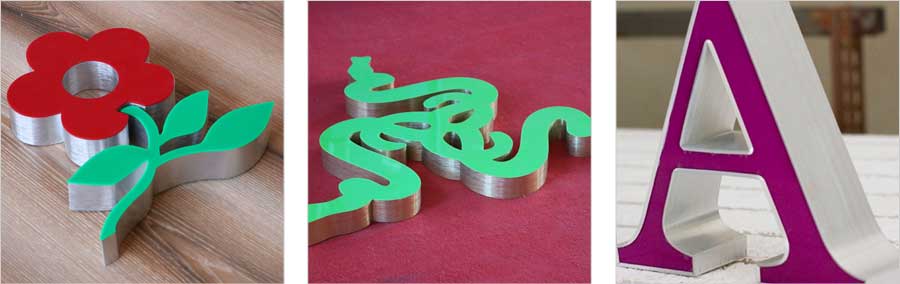

7、V6全自動彎字機樣品：
設備價格、信息、當?shù)亟?jīng)銷商的聯系方式可咨詢：133 7574 6663
